作者：萬克鉆石工具 日期：2017-08-29
拉絲模芯是由鈷基結合劑或硅基結合劑與自產的高質量金剛石通過高溫高壓燒結而成的。
產品參數：
主要有三種：

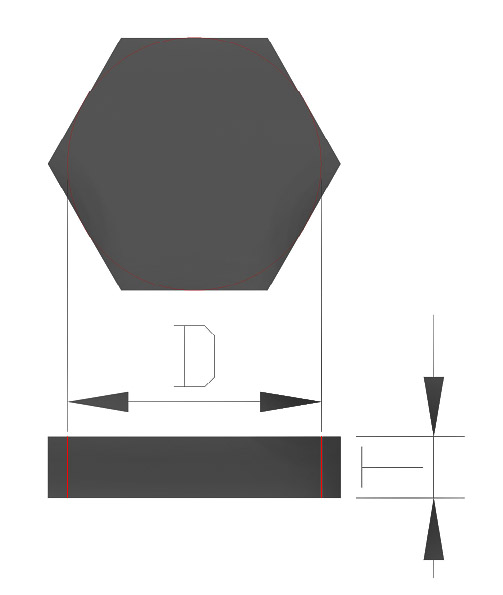

1、不帶支撐的六邊形
2、不帶支撐的圓形

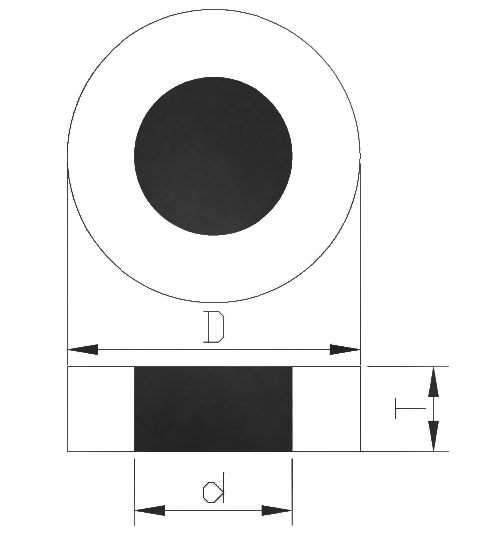

3、帶支撐的圓形
| ADDMA No.* | Product No. | Product Dimensions | Average Grain Size (μ m) | Max.Die4 Recommended (mm) |  |
|||||||
| φd | φD | T | 1 | 3 | 5 | 10 | 25 | 50 | ||||
| D6 | WKH2510 | 2.5±0.2 | — | 1.0+0.2 | √ | √ | √ | — | √ | — | 0.4 | |
| D12 | WKH3215 | 3.2±0.2 | — | 1.5+0.2 | √ | √ | √ | √ | √ | — | 1.0 | |
| D15 | WKH5225 | 5.2±0.2 | — | 2.5+0.2 | — | √ | √ | √ | √ | √ | 1.5 | |
| D18 | WKH5235 | 5.2±0.2 | — | 3.5+0.2 | — | √ | √ | √ | √ | √ | 2.0 | |
| D6 | WKH2510 | 2.5±0.2 | — | 1.0+0.2 | √ | √ | √ | √ | √ | — | 0.4 |  |
| D6 | WKH3110 | 3.1±0.2 | — | 1.0+0.2 | √ | √ | √ | √ | √ | — | 0.5 | |
| D12 | WKH3115 | 3.1±0.2 | — | 1.5+0.2 | √ | √ | √ | √ | √ | — | 1.0 | |
| D15 | WKH5225 | 5.2±0.2 | — | 2.5+0.2 | — | √ | √ | √ | √ | √ | 1.5 | |
| D18 | WKH5235 | 5.2±0.2 | — | 3.5+0.2 | — | √ | √ | √ | √ | √ | 2.0 | |
| D21 | WKH7040 | 7.0±0.2 | — | 4.0+0.2 | — | √ | √ | √ | √ | √ | 3.0 | |
| D24 | WKH9853 | 9.8±0.2 | — | 5.3+0.2 | — | √ | √ | √ | √ | √ | 4.0 | |
| D12 | WKH4015 | 4.0±0.2 | 8.12±0.013 | 1.5+0.2 | — | √ | √ | √ | √ | √ | 1.0 |  |
| D15 | WKH4023 | 4.0±0.2 | 8.12±0.013 | 2.3+0.2 | — | √ | √ | √ | √ | √ | 1.8 | |
| D18 | WKH4029 | 4.0±0.2 | 8.12±0.013 | 2.9+0.2 | — | √ | √ | √ | √ | √ | 2.3 | |
| D21 | WKH7040 | 7.0±0.2 | 13.65±0.013 | 4.0+0.2 | — | — | √ | √ | √ | √ | 3.5 | |
| D24 | WKH7053 | 7.0±0.2 | 13.65±0.013 | 5.3+0.2 | — | — | √ | √ | √ | √ | 1.6 | |
| D27 | WKH12987 | 12.9±0.3 | 24.13±0.025 | 8.7±0.25 | — | — | — | √ | √ | √ | 5.8 | |
| D30 | WKH129120 | 12.9±0.3 | 24.13±0.025 | 12.0±0.25 | — | — | — | √ | √ | √ | 7.6 | |
| D31 | WKH152120 | 15.2±0.3 | 26.6±0.025 | 12.0±0.25 | — | — | — | — | √ | √ | 9.0 | |
| D33 | WKH152150 | 15.2±0.3 | 26.6±0.025 | 15.0±0.5 | — | — | — | — | √ | √ | 10.0 | |
| D33 | WKH15150 | 18.5±0.3 | 29.0±0.025 | 15.0±0.5 | — | — | — | — | √ | √ | 11.0 | |
| D33 | WKH18180 | 18.5±0.3 | 29.0±0.025 | 18.0±0.2 | — | — | — | — | √ | √ | 12.0 | |
主要用途：
因為拉絲模芯的制作材料為金剛石，所以具有較強的硬度和耐磨度，所以拉絲模芯的主要用途是用來制作各種拉絲模具，用于制作各種金屬絲、線、管等產品的拉拔加工用具。
且可以根據需要制作不同形狀的模具，加工不同的形狀。

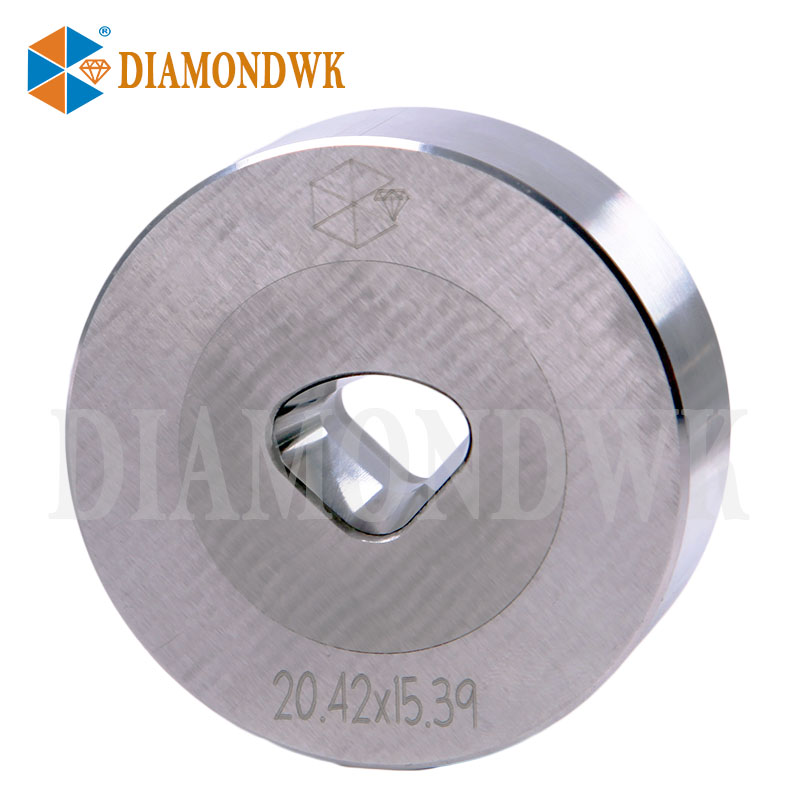

利用模芯制成的形狀不同的拉絲模具
拉絲模芯的選擇與注意事項：
一般模芯分為兩種。 一種是650度加工模芯，俗稱鈷基模芯；一種是1000度加工模芯，俗稱硅基模芯。 他們的區別在于結合劑的不同，導致加工的溫度也不一樣。
鈷基模芯的硬度，拉絲光潔度要高于硅基模芯。 如果用于拉軟絲，那么對抗壓強度的要求就不是很高，那么我們可以選擇不帶支撐的模芯；
如果用于拉硬絲，而且拉絲模的成品孔徑很大，那我們要考慮抗壓強度的因素了。
如果不考慮抗壓強度，那么做成成品之后，拉絲機的速度過快可能會使拉絲模斷裂，從而影響拉絲的效果和效率。
市場模芯常見問題：
1.沙眼：料中間有大顆粒，有瑕疵
2.斷層：料材質不好，壓力過大
3.碳化：超過耐高溫度，在恒屆溫度下停留時間過長
4.不導電:鈷抽太多（似導似不導）
5.料硬：鈷抽太少（導電）
6.易碎：鈷抽太多（不導電），易脫落，不耐用
為何選擇我們：
一、我們再選擇原料是就會對原料進行檢測，特殊處理； 從根本上來減少沙眼、斷層的問題發生；
1.晶體形狀：基本保持一致
2.高純凈度：確保純凈度99.97%-99.99%
3.分散性和集中度：通過D10，D50，D90，控制金剛石徑距值
二、在合成時嚴格控制壓力、溫度等，來保證每個批次產品質量相等，保證產品質量穩定。
1.壓力：嚴格控制
2.溫度：四季調節，確保恒溫恒濕，生產環境一致性
3.工藝掌控：確保時間和環境同等條件，嚴格掌控每道工序。
